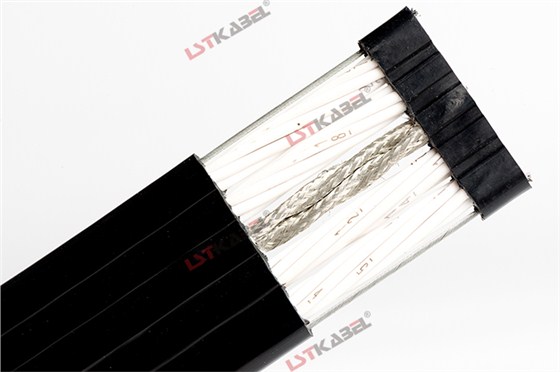

tvvbpg电梯屏蔽控制电缆

TVVBPG 300/500V45×0.75mm∧2+2×0.75mm∧ 2+TV

电梯控制屏蔽电缆TVVBPG采用特殊结构设计，使用寿命长，最大限度提高电梯生产企业的营运效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。电梯电缆因采用钢丝承载缆芯，可用于长距离悬挂使用场合。SKF/80500系列是在SKF/80100系列的基础上增加了屏蔽结构。

电缆是在SKF504/805基础上增加了屏蔽结构，屏蔽结构有3中如下作用：
针对高周波数干扰——铝箔MAYLA绕包屏蔽
电磁干扰——铜网编织屏蔽
宽带域干扰——铝箔MAYLA绕包加铜网编织屏蔽
价格因素分别从低到高递升

电缆结构
导体：多股超细精绞无氧铜丝，符合VDE0295CLASS5标准
绝缘：特殊混合PVC绝缘
颜色：颜色表示，符合GB5023.6（黄、佰、橙、浅绿、粉红）数字编号单根排线黑色数字白色号码编号，符合EN50214标准，黄绿接地线请说明
内衬层：无
屏蔽层：有（方式可选）
加强件：高强度镀锌钢丝（可选）;高强度镀锌航空钢丝（可选）
视频传输线：高强度军用铜包钢导体，低干扰特种同轴视频线（可选）
护套：耐寒PVC专用护套，灰色（RAL7001）或黑色（RAL9005）

当电梯使用情况如下时：
电梯电缆一字型排列时
1、自由使用长度大于35m
2、运行速度大于1.6m/s
应考虑在电缆中增加承力原件，承力原件一般为镀锌软钢丝绳或纤维绳，如芳纶纱。

电梯电缆是梅花形绞和排列时
1、自由悬挂长度大于80m
2、运行速度为4.0m/s~10.0m/s
应考虑在电缆中增加承力原件，承力原件一般为镀锌软钢丝绳
