awg线规对照表-awg是什么意思

文章出处：责任编辑：发布时间：2022-11-21 14:48:43 点击数：- 【大 中 小】

awg是什么意思

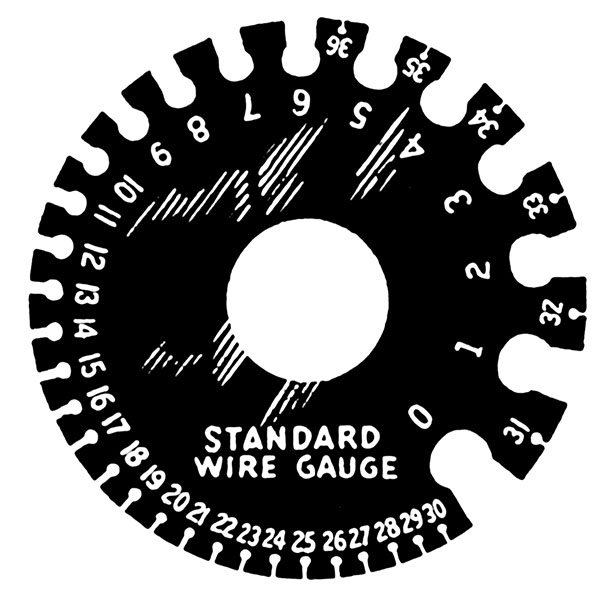

AWG（American wire gauge）美国线规，是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值（如20AWG、24AWG）表示导线形成最后直径前所要经过的孔的数量，如下图。数值越大，导线经过孔的等级越高，导线的直径也就越小。也就是说，AWG线规数值越大，对面国内导线横截面积大小就越小，和国内从小到大的数值是反过来的。

awg对照表

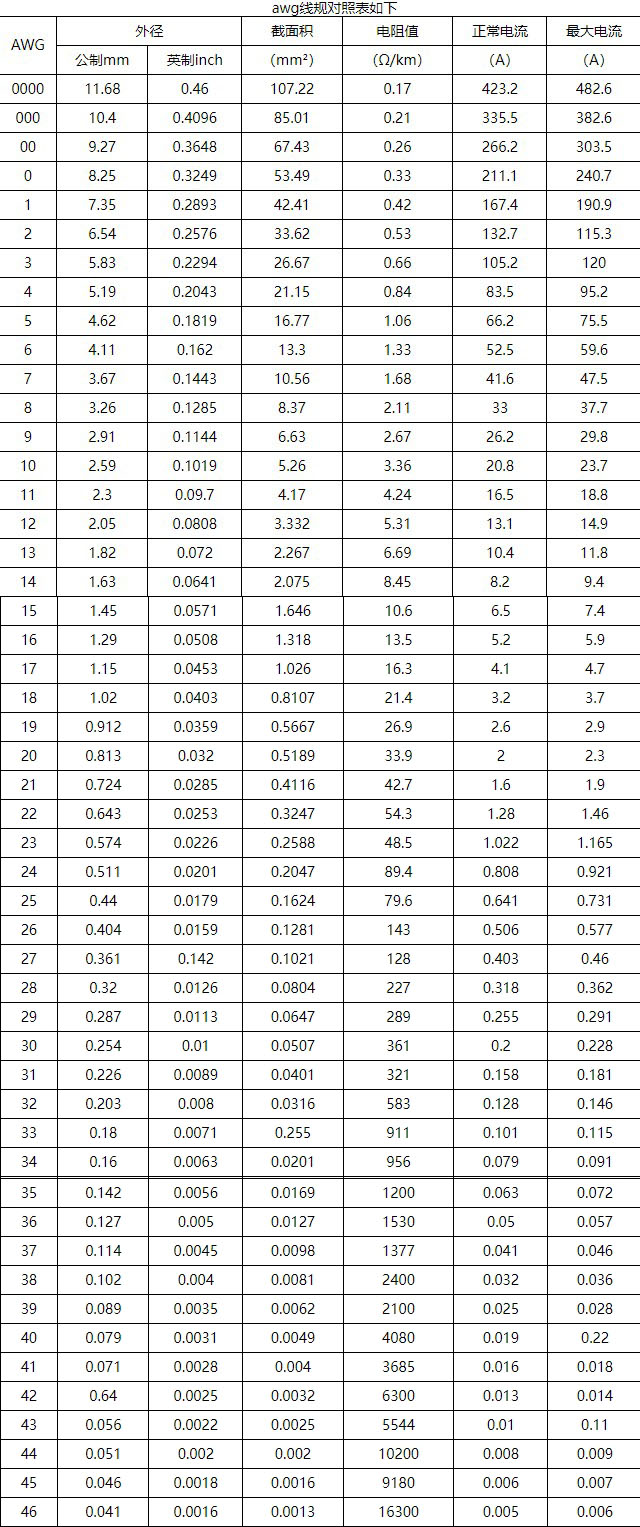

awg线规对照表如下

AWG	外径		截面积	电阻值	正常电流	最大电流
AWG	公制mm	英制inch	（mm²）	（Ω/km）	（A）	（A）
0000	11.68	0.46	107.22	0.17	423.2	482.6
000	10.4	0.4096	85.01	0.21	335.5	382.6
00	9.27	0.3648	67.43	0.26	266.2	303.5
0	8.25	0.3249	53.49	0.33	211.1	240.7
1	7.35	0.2893	42.41	0.42	167.4	190.9
2	6.54	0.2576	33.62	0.53	132.7	115.3
3	5.83	0.2294	26.67	0.66	105.2	120
4	5.19	0.2043	21.15	0.84	83.5	95.2
5	4.62	0.1819	16.77	1.06	66.2	75.5
6	4.11	0.162	13.3	1.33	52.5	59.6
7	3.67	0.1443	10.56	1.68	41.6	47.5
8	3.26	0.1285	8.37	2.11	33	37.7
9	2.91	0.1144	6.63	2.67	26.2	29.8
10	2.59	0.1019	5.26	3.36	20.8	23.7
11	2.3	0.09.7	4.17	4.24	16.5	18.8
12	2.05	0.0808	3.332	5.31	13.1	14.9
13	1.82	0.072	2.267	6.69	10.4	11.8
14	1.63	0.0641	2.075	8.45	8.2	9.4
15	1.45	0.0571	1.646	10.6	6.5	7.4
16	1.29	0.0508	1.318	13.5	5.2	5.9
17	1.15	0.0453	1.026	16.3	4.1	4.7
18	1.02	0.0403	0.8107	21.4	3.2	3.7
19	0.912	0.0359	0.5667	26.9	2.6	2.9
20	0.813	0.032	0.5189	33.9	2	2.3
21	0.724	0.0285	0.4116	42.7	1.6	1.9
22	0.643	0.0253	0.3247	54.3	1.28	1.46
23	0.574	0.0226	0.2588	48.5	1.022	1.165
24	0.511	0.0201	0.2047	89.4	0.808	0.921
25	0.44	0.0179	0.1624	79.6	0.641	0.731
26	0.404	0.0159	0.1281	143	0.506	0.577
27	0.361	0.142	0.1021	128	0.403	0.46
28	0.32	0.0126	0.0804	227	0.318	0.362
29	0.287	0.0113	0.0647	289	0.255	0.291
30	0.254	0.01	0.0507	361	0.2	0.228
31	0.226	0.0089	0.0401	321	0.158	0.181
32	0.203	0.008	0.0316	583	0.128	0.146
33	0.18	0.0071	0.255	911	0.101	0.115
34	0.16	0.0063	0.0201	956	0.079	0.091
35	0.142	0.0056	0.0169	1200	0.063	0.072
36	0.127	0.005	0.0127	1530	0.05	0.057
37	0.114	0.0045	0.0098	1377	0.041	0.046
38	0.102	0.004	0.0081	2400	0.032	0.036
39	0.089	0.0035	0.0062	2100	0.025	0.028
40	0.079	0.0031	0.0049	4080	0.019	0.22
41	0.071	0.0028	0.004	3685	0.016	0.018
42	0.64	0.0025	0.0032	6300	0.013	0.014
43	0.056	0.0022	0.0025	5544	0.01	0.11
44	0.051	0.002	0.002	10200	0.008	0.009
45	0.046	0.0018	0.0016	9180	0.006	0.007
46	0.041	0.0016	0.0013	16300	0.005	0.006
